[Kafka] Request-Reply패턴: 분산환경에서의 응답 라우팅 이슈 해결
hyeon.q 2025. 11. 4. 00:37개요
통합 결제 서비스를 설계하는 과정에서 Kafka 를 도입하였고,Kafka Request-Reply 분산 환경 메시지 처리 관련 이슈 해결 과정을 적어보려고 합니다.
Skills: SpringBoot3.2 , Java17, MySQL, JPA, Spring Kafka
문제 상황

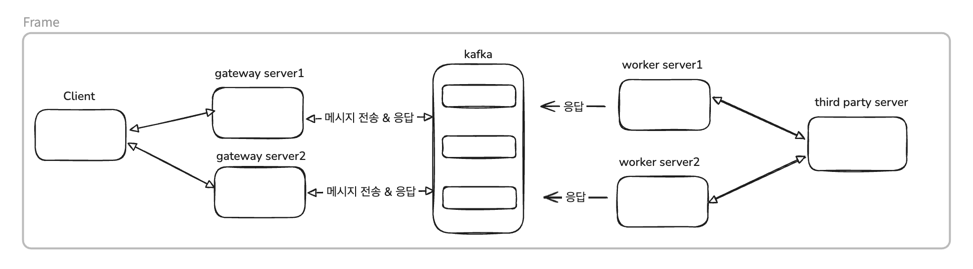

현재 대강 그려본 서버 아키텍쳐는 아래와 같습니다.
기본적인 설정은 아래와 같습니다.
- Gateway 서버: 사용자 요청 수신 및 응답 반환 (2대 - (gateway01, gateway02))
- Worker 서버: 실제 결제 처리 로직 수행 (2대)
- Third Party Server: 외부 PG사 API
- Kafka Cluster: 메시지 브로커 (3 brokers, replication factor=3)
- Consumer Group: 동일 (
payment-gateway-group) - Request Topic:
payment_requeust(6개 파티션) - Reply Topic:
payment_response(6개 파티션)
위 구조에서 gateway server 는 kafka 로 특정 토픽에 메시지를 발행하였고
결제의 응답을 필수적으로 주어야 했기에 reply 를 대기할 수 있는 ReplyingKafkaTemplate 을 사용하는 Request-Reply 패턴을 사용했습니다
기본적으로 Request-Reply 에 사용하는 ReplyingKafkaTemplate 구현체는 Request 전송 시 header에 kafka_replyTopic 및 kafka_correlation_id 이 포함되어 있습니다.
위 구현체를 사용하여 비즈니스 로직을 개발하였고, 로컬에서 테스트를 진행 후에 모듈을 개발 서버에 배포 후 테스트를 진행하는 과정에서 문제가 발생했다
문제 설명에 앞서 간단한 개념 설명을 진행하겠습니다.
Request-Reply 패턴이란?
Kafka는 기본적으로 비동기 메시징 시스템이지만, Spring Kafka의 ReplyingKafkaTemplate을 사용하면 동기식 Request-Reply 패턴을 구현할 수 있습니다.
1. Producer가 Request 메시지 전송 시:
- Header에 kafka_replyTopic 지정
- Header에 kafka_correlationId (UUID) 추가
2. Consumer가 처리 완료 후:
- 같은 correlationId로 Reply 토픽에 응답
3. Producer가 Reply 토픽을 구독하여:
- correlationId 매칭되는 응답 대기
- Future.get()으로 동기 대기
실제 메인 로직은 아래와 같습니다
public RequestReplyFuture<K, V, R> sendAndReceive(ProducerRecord<K, V> record, @Nullable Duration replyTimeout) {
Assert.state(this.running, "Template has not been started");
Duration timeout = replyTimeout;
if (replyTimeout == null) {
timeout = this.defaultReplyTimeout;
}
CorrelationKey correlationId = (CorrelationKey)this.correlationStrategy.apply(record);
Assert.notNull(correlationId, "the created 'correlationId' cannot be null");
Headers headers = record.headers();
boolean hasReplyTopic = headers.lastHeader("kafka_replyTopic") != null;
if (!hasReplyTopic && this.replyTopic != null) {
headers.add(new RecordHeader(this.replyTopicHeaderName, this.replyTopic));
if (this.replyPartition != null) {
headers.add(new RecordHeader(this.replyPartitionHeaderName, this.replyPartition));
}
}
Object correlation = this.binaryCorrelation ? correlationId : correlationId.toString();
byte[] correlationValue = this.binaryCorrelation ? correlationId.getCorrelationId() : ((String)correlation).getBytes(StandardCharsets.UTF_8);
headers.add(new RecordHeader(this.correlationHeaderName, correlationValue));
this.logger.debug(() -> {
String var10000 = KafkaUtils.format(record);
return "Sending: " + var10000 + " with correlationId: " + String.valueOf(correlationId);
});
RequestReplyFuture<K, V, R> future = new RequestReplyFuture();
this.futures.put(correlation, future);
try {
future.setSendFuture(this.send(record));
} catch (Exception e) {
this.futures.remove(correlation);
throw new KafkaException("Send failed", e);
}
this.scheduleTimeout(record, correlation, timeout);
return future;
}
설명은 동기라고 했지만, 실제 내부 구현은 future 인터페이스 구현체인 CompleteFuture 를 사용하여 구현이 되어있습니다
그리고 처리 시 블로킹을 통하여 동기적으로 동작시킵니다
이제 실제 이슈에 대한 내용을 설명해보겠습니다
1. 동기 처리가 되지 않음.
[상황]
Gateway 1번 서버: 사용자 요청 받음 → Kafka Request 전송 → Reply 대기 중 (세션 홀딩)
Gateway 2번 서버: 대기 중 (같은 reply 토픽 구독)
[Kafka 흐름]
1번 서버 → [requestTopic] → worker1번 또는 worker2번 처리
↓
[replyTopic]
↓
┌───────────────┴───────────────┐
↓ ↓
Gateway 1번 서버 Gateway 2번 서버
(원래 받아야 함) (consumer 처리) ❌
↓ ↓
응답 못 받음 → 타임아웃! 처리 성공 (의미 없음)
[결과]
- Gateway 1번 서버: 타임아웃 → 사용자에게 500 에러 반환
- Gateway 2번 서버: 메시지는 처리했지만 요청한 곳이 아니기 때문에 의미X
- 실제로는 성공했지만 사용자는 실패로 인식 ❌결론적으로는 앞에 각각의 gateway 인스턴스가 동일한 reply 토픽을 구독하는 상황에서
요청한 인스턴스가 아닌 다른 gateway 인스턴스가 응답을 먼저 가로채서(consume) 하여 원래 요청한 gateway 1번 인스턴스가 응답을 받지 못하는 상황입니다
추가적인 설명을 더 붙이자면, 각 gateway1, gateway2 서버는 같은 Consumer Group 으로 reply 토픽을 구독하고 있었고
reply 토픽의 6개의 파티션으로 구성되어 있었고 실제 Consumer-group 의 파티션 구독 현황은 아래와 같습니다.
ReplyTopic (파티션 6개)
- Partition 0 → gateway01 서버
- Partition 1 → gateway02 서버
- Partition 2 → gateway01 서버
- Partition 3 → gateway02 서버
- Partition 4 → gateway01 서버
- Partition 5 → gateway02 서버
gateway1번 서버가 구독중인 파티션 0, 2, 4 이지만, reply 를 하는 worker 서버가 1, 3, 5 파티션 중 한개에 reply 메시지를 전달해버리면 현재의 문제가 발생하는 것이였습니다.
즉 같은 Consumer Group 내에서 파티션이 분산되어 있어서, 응답이 요청한 서버가 아닌 다른 서버로 전달되는 상황이 발생했습니다.
필자는 서버 최상단에 LB 를 사용했기에 RoundRobin 방식으로 gateway server 로 각각 한번씩 요청이 들어왔고, 운이 좋을 때는 요청이 정상적으로 처리가 되기도 하였습니다
하지만 위 부분은 심각한 문제였고, 위 문제를 해결하기 위해 생각해본 방법은 아래와 같습니다.
1. 인스턴스별 고유 Reply 토픽 생성

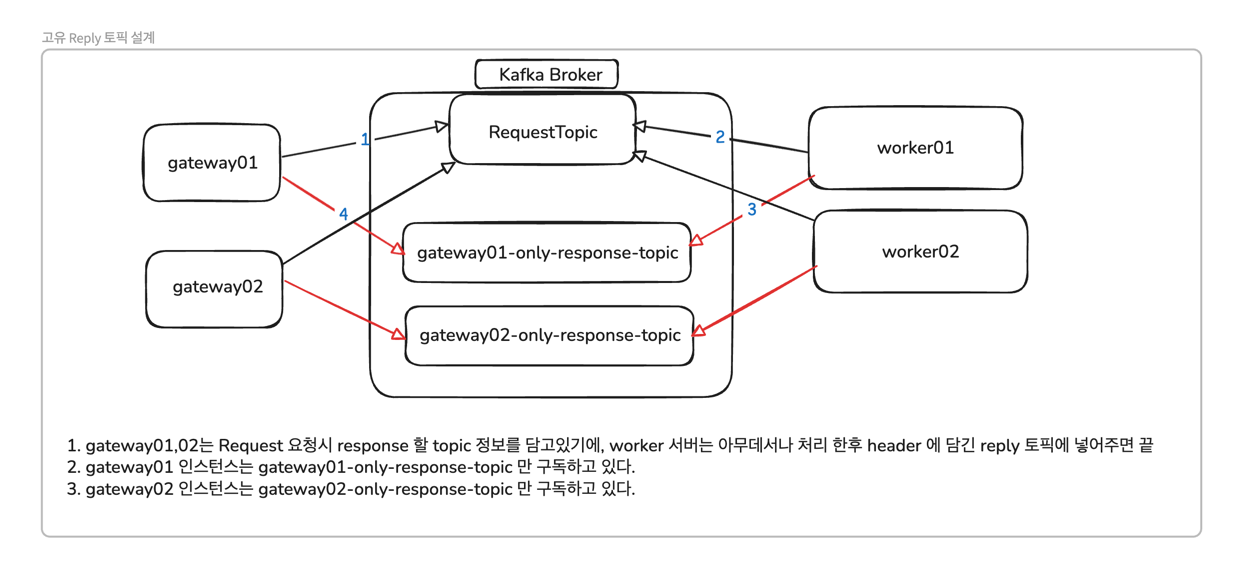

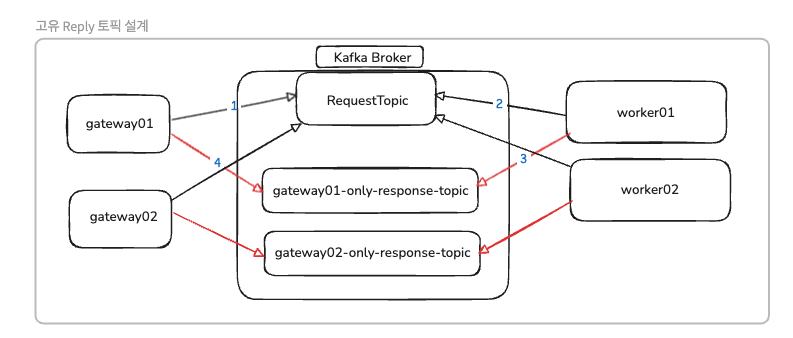

문제를 해결하기 위해 설계해본 결과는 아래와 같습니다.
위 설계를 가져갔을 떄의 장단점을 비교해보았습니다.
장점
- 각 인스턴스 서버가 정해진 본인 응답만 받음 (요청 유실X -> 100% 처리 가능)
- Consumer Group 충돌 위험 없음
- 파티션 할당 문제 없음
- 확장 용이 → 서버 추가 시 자동으로 새 토픽 생성
단점
- 토픽 개수 증가 (서버수 * 기능수)
- 관리의 포인트가 많이 늘어남
- 토픽 관리 필요
- 기능별로 토픽을 분리해야 하기 때문에 많은 토픽이 생김
위 장단점을 비교해봤을 때, 확장성은 나쁘지 않지만, 유지보수성이 다소 떨어지는 점이 있습니다.
다음으로 생각해본 방법은 아래와 같습니다.
2. 각 인스턴스별 수동 Consumer-group-id 를 지정
gateway 1번 서버 group-id -> gateway-request-01-group
gateway 2번 서버 group-id -> gateway-request-02-group
위 설정을 생각해보았지만, 위 설정은 장단점이 뚜렷하였습니다.
- 장점
- 토픽 개수 증가 없음
- 설정 간단
- 단점: 모든 서버가 모든 메시지 받음
- 불필요 트래픽 발생
- 메시지 중복 처리 위험
이 방법은 다른 Consumer Group을 사용하는 것이므로, 각 서버가 모든 파티션의 메시지를 중복으로 받게 됩니다.
실제로 요청을 받고 처리를 해야하는 서버는 gateway01 이지만, gateway02 에서도 메시지를 처리하기에 중복처리가 진행될 수 있습니다.
즉, gateway1과 gateway2가 각각 독립적인 Consumer Group이므로:
- Gateway1: Partition 0,1,2,3,4,5 모두 처리
- Gateway2: Partition 0,1,2,3,4,5 모두 처리
- 결과: 모든 메시지가 2번 처리됨
위 문제를 해결하기 위해서는 기술적으로 Redis 또는 다른 기술을 사용하여 이미 처리가 되었는지 체크를 필수적으로 진행해야 합니다.
현재 상황에서 위 방법은 적합하지 않은 것 같다는 생각이 들었고, 멱등성이 중요한 환경이므로 위 방법은 배제 하였습니다.
3. Redis 기반 Publish/Subscribe 응답 공유
worker 서버에서 응답을 reply 토픽에도 보내고, redis 에 데이터를 담아주는 설계도 생각을 해보았습니다.
0. user 요청
1. gateway01 서버 요청 수신 후 request 토픽 전달
- 전달시에 kafka header에 고유 correlationId 전달 (위 id 는 kafka key가 됨 ex) kafka:reply:correlationId
2. worker 서버 처리 후 reply 토픽 응답 메시지 전송 및 redis pub
- redis 에도 전달받은 correlationId 기반으로 Key: kafka:reply:correlationId value: Object 를 넣는다.
3. gateway02 서버 메시지 수신
-> 수신후 데이터 처리 진행 -> kafka:reply:correlationId 에 처리된 데이터 insert
4. gateway01은 아래 두 가지 방식으로 응답 대기:
- 방법 A: Kafka Reply 토픽에서 직접 수신 (자신이 처리하는 파티션)
- 방법 B: Redis에서 1초마다 polling (다른 서버가 처리한 경우)
즉, gateway02가 Reply 메시지를 받으면:
→ Kafka에서는 gateway02가 처리
→ Redis에 저장
→ gateway01이 Redis polling으로 감지하여 원래 요청에 응답"
worker 서버를 담당하는 팀은 Redis를 사용하지 않았기에, 기술적인 부채가 있었기에 위 방법은 사용할 수 없었습니다.
실제 해결 방법
| 방안 | 장점 | 단점 | 멱등성 | 복잡도 | 선택 |
|---|---|---|---|---|---|
| 1. 인스턴스별 Reply 토픽 | 100% 정확한 라우팅 중복 처리 없음 |
토픽 수 증가 관리 포인트 증가 |
보장 | 중 | ⭐ 채택 |
| 2. 다른 Consumer Group | 토픽 추가 불필요 | 모든 메시지 중복 처리 불필요한 트래픽 2배 멱등성 로직 필수 |
⚠추가 구현 필요 | 고 | ❌ 배제 |
| 3. Redis Pub/Sub | 토픽 추가 불필요 실시간 응답 가능 |
Worker팀에 Redis 추가 Polling 오버헤드 아키텍처 복잡도 증가 |
보장 | 매우 고 | ❌ 배제 |
팀원들과 상의 끝에 모든 트레이드 오프를 고려해봤을 때 서버별 전용 Reply 토픽을 생성하여 관리를 하기로 했습니다.
위 방법은 현재로서 가장 최적의 방법이라고 생각하였고, 멱등성과 정확성이 최우선인 환경인 것을 감안하면 1번 방법이 가장 적합한 방식이라고 생각했습니다.
결론적으로는 1개의 요청 & 응답 흐름당 1개의 Request 토픽과 2개의 Response Topic 을 생성하여 사용하는 것으로 설계했습니다.
- Request Topic:
payment_request(6개 파티션) - Reply Topic (Gateway01):
payment_response_dev1(6개 파티션) - Reply Topic (Gateway02):
payment_response_dev2(6개 파티션)
파티션 6개로 설정한 이유:
- Gateway 서버당 concurrency 3
- 총 consumer threads: 3 × 2서버 = 6개
- 파티션 6개 = consumer 6개 → 1:1 매칭
- 파티션당 예상 처리량: 1000 TPS / 6 ≈ 167 TPS
실제 설정 로직은 아래와 같습니다.
설정
@Slf4j
@Configuration
public class KafkaReplyConfig {
@Bean
public ReplyingKafkaTemplate<String, RequestDto, ResponseDto> replyingKafkaTemplate() {
var replyingKafkaTemplate = new ReplyingKafkaTemplate<>(replyProducerFactory(),
replyingListenerContainer());
replyingKafkaTemplate.setDefaultReplyTimeout(Duration.ofMinutes(10)); // 응답 타임 아웃 지정
return replyingKafkaTemplate;
}
@Bean
public ProducerFactory<String, RequestDto> replyProducerFactory() {
var producerProps = new HashMap<String, Object>();
producerProps.put(ProducerConfig.BOOTSTRAP_SERVERS_CONFIG, bootstrapAddress);
producerProps.put(ProducerConfig.KEY_SERIALIZER_CLASS_CONFIG, StringSerializer.class);
producerProps.put(ProducerConfig.VALUE_SERIALIZER_CLASS_CONFIG, JsonSerializer.class);
producerProps.put(ProducerConfig.ACKS_CONFIG, "all"); // 위 설정 적용 시 메시지 유실 없음
return new DefaultKafkaProducerFactory<>(producerProps);
}
@Bean
public ConcurrentMessageListenerContainer<String, ResponseDto> replyingListenerContainer() {
InetAddress inetAddress;
try {
inetAddress = InetAddress.getLocalHost();
} catch (UnknownHostException e) {
throw new ConfigException("HOST 정보를 알 수 없습니다.");
}
String hostAddress = inetAddress.getHostAddress();
String replyTopic = getDynamicReplyTopic(hostAddress);
if (replyTopic == null)
throw new ConfigException("Reply Topic Setting 이 되지 않았습니다.");
ContainerProperties containerProperties = new ContainerProperties(replyTopic);
containerProperties.setGroupId(groupId);
containerProperties.setClientId(groupClientId);
var concurrentMessageListenerContainer = new ConcurrentMessageListenerContainer<>(
replyConsumerFactory(), containerProperties
);
// Poll timeout 5ms: 빠른 응답을 위해 짧게 설정 -> Reply 메시지는 즉시 처리되어야 하므로 대기 시간 최소화
concurrentMessageListenerContainer.setPollTimeout(5);
// TPS 1000 목표 -> 파티션당 ~200 TPS 처리 필요
// 1000 TPS / 333 TPS per thread ≈ 3)
concurrentMessageListenerContainer.setConcurrency(3);
return concurrentMessageListenerContainer;
}
@Bean
public ConsumerFactory<String, ResponseDto> replyConsumerFactory() {
var consumerProps = new HashMap<String, Object>();
consumerProps.put(ConsumerConfig.BOOTSTRAP_SERVERS_CONFIG, bootstrapAddress);
consumerProps.put(ConsumerConfig.PARTITION_ASSIGNMENT_STRATEGY_CONFIG,
Arrays.asList(
CooperativeStickyAssignor.class.getName(), // 1순위: 협력적 리밸런스
RangeAssignor.class.getName() // 2순위: 호환적 리밸런스
)
);
// 리밸런스 관련 타이밍 설정 (kafka 죽은 컨슈머를 찾아 리밸런싱 하는 관련 설정)
consumerProps.put(ConsumerConfig.SESSION_TIMEOUT_MS_CONFIG, 45000); // 45초
consumerProps.put(ConsumerConfig.HEARTBEAT_INTERVAL_MS_CONFIG, 15000); // 15초
consumerProps.put(ConsumerConfig.MAX_POLL_INTERVAL_MS_CONFIG, 300000); // 5분
// consumer 직렬화 & 역직렬화
consumerProps.put(ConsumerConfig.KEY_DESERIALIZER_CLASS_CONFIG,
ErrorHandlingDeserializer.class); // consumer Read & Write 시 에러까지 감안해서 Custom 으로 사용
consumerProps.put(ConsumerConfig.VALUE_DESERIALIZER_CLASS_CONFIG, ErrorHandlingDeserializer.class);
consumerProps.put(ErrorHandlingDeserializer.KEY_DESERIALIZER_CLASS, StringDeserializer.class); // key -> String
consumerProps.put(ErrorHandlingDeserializer.VALUE_DESERIALIZER_CLASS,
JsonDeserializer.class); // value -> Object
consumerProps.put(JsonDeserializer.TRUSTED_PACKAGES, "*"); // 역직렬화시 모든 패키지에서 작업 허용
// consumer 메시지 소비 관련 설정
consumerProps.put(ConsumerConfig.REQUEST_TIMEOUT_MS_CONFIG, 30000); // 30초 동안 브로커로부터 응답을 대기할 수 있음
consumerProps.put(ConsumerConfig.AUTO_OFFSET_RESET_CONFIG, "latest"); // consumer 오프셋 관련 메시지 소비 재시도 방식
consumerProps.put(ConsumerConfig.ENABLE_AUTO_COMMIT_CONFIG, false); // consumer offset 수동 커밋으로 변경
// 메시지 fetch 설정 -> poll() 요청 빠른 응답을 위한 설정
consumerProps.put(ConsumerConfig.FETCH_MIN_BYTES_CONFIG, 1024); // 메시지 최소 크기 1kb
consumerProps.put(ConsumerConfig.FETCH_MAX_WAIT_MS_CONFIG, 3000); // 메시지 fetch 대기 시간 최대 3초
// Network I/O -> OS 에 맞춰 사용
consumerProps.put(ConsumerConfig.RECEIVE_BUFFER_CONFIG, -1);
return new DefaultKafkaConsumerFactory<>(consumerProps);
}
private String getDynamicReplyTopic(String hostAddress) {
String replyTopic = "payment_response";
if (profile.equals(DEV.getCode()))
return replyTopic;
if (profile.equals(TEST.getCode()))
if (hostAddress.equals(ServerConstants.Test.API_DEV1.getIp()))
return replyTopic + "_dev1";
else
return replyTopic + "_dev2";
if (profile.equals(PRODUCTION.getCode()))
if (hostAddress.equals(ServerConstants.Prod.API_PROD1.getIp()))
return replyTopic + "_prod1";
else
return replyTopic + "_prod2";
return null;
}
}실제 처리 로직(요약)
@Override
public ResponseDto processRefund(RefundContext refundContext, Payment payment) {
int partitionNumber = PartitionEnums.fromPayment(payment);
String refundTime = getRefundTime(payment);
RequestDto request = buildRequest(refundContext, refundTime, payment);
ProducerRecord<String, RequestDto> record = new ProducerRecord<>(
requestTopic,
partitionNumber,
payment.getOrderId(),
request
);
try {
RequestReplyFuture<String, RequestDto, ResponseDto> future = replyingKafkaTemplate.sendAndReceive(
record);
return future.get().value();
} catch (KafkaReplyTimeoutException e) {
sendDlq(RequestDto);
throw new PaymentExcpetion(CustomErrorCode.KAFKA_REPLY_ERROR, "Reply Timeout 발생 (10초 경과)");
} catch (Exception e) {
sendDlq(RequestDto);
throw new PaymentExcpetion(CustomErrorCode.KAFKA_REPLY_ERROR);
}
}
많은 로직이 요약이 되었지만 실제 처리하는 로직은 위와 같습니다.
멱등성이 제일 중요한 결제 환경에서 재처리는 따로 구현하지 않았고, DLQ 설계를 통하여 실패 이벤트만 따로 관리 및 모니터링을 진행하였습니다.
실제 운영은 아직이지만, 예상 처리 시간은 서드파티 api 응답시간을 고려하여 평균 처리 시간 1s 정도로 생각하고 있으며, 현재 테스트 단계에서는 무난하게 동작하고 있습니다.
서드파티를 제외하고 요청 흐름은 최대 300ms 정도로 생각을 하며, 위 부분은 모니터링을 진행하며 개선을 해나갈 예정입니다.
결론
위 이슈를 해결하면서 분산 환경에서의 Request-Reply 패턴에 대하여 자세하게 알게되었습니다
트레이드오프 관점에서 많은 고민을 하였고, 결론적으로는 멱등성 보장과 명확한 메시지 라우팅을 택하였습니다
관리의 영역은 늘어나게 되었지만, 시스템 안정성 측면에서는 우수한 성과를 보였습니다
위 설계 및 개발을 진행하며 완벽한 설계는 없고 상황에 맞는 최선의 선택만 있을 뿐이라는 큰 교훈을 얻게되었고, 무언가 설계를 진행할 때는 많은 고민이 필요하다는 것을 다시 느꼈습니다.
실제 운영 후 예상치 못한 문제가 또 발생할 수 있지만, 그것 역시 좋은 학습 기회가 될 것이라고 생각합니다
이슈가 생긴다면 위 부분 또한 정리하여 2탄으로 글을 작성해보려고 합니다.
Ref
- https://docs.spring.io/spring-kafka/reference/kafka/sending-messages.html
- https://kafka.apache.org/documentation/
